En tant que programmeur au service de la voirie informatique, vous avez la charge de la programmation des feux tricolores.
A la suite de la demande du responsable de l’entreprise, vous êtes chargé de réaliser la programmation d’un feu tricolore ainsi que le passage piéton pour un feu qui sera installé à Marquion.

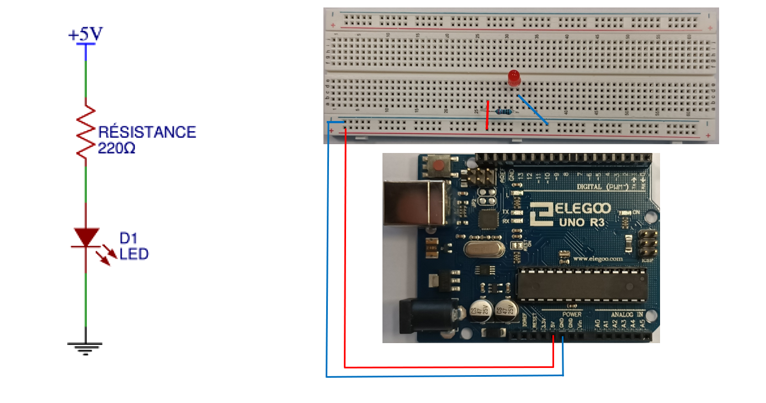

1. Effectuer le raccordement suivant afin de vérifier le fonctionnement de l’ensemble des composants.
2. Que constatez-vous ? Cela vous semble-t-il normal ?

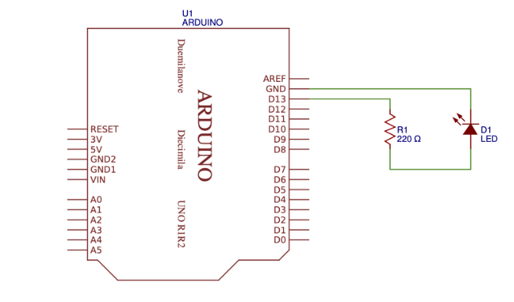

1. Effectuer le raccordement suivant afin de vérifier le fonctionnement de l’ensemble.
1. Effectuer, à l’aide des vidéos explicatives, le transfert du code1 et vérifier le bon fonctionnement.
2. Que constatez-vous ? Cela vous semble-t-il normal ?
1. On souhaite maintenant que la diode soit allumée pendant 3 secondes et éteinte 2 secondes en boucle. Modifier le programme en conséquence.
Faire valider le fonctionnement par l'enseignant
1. On souhaite maintenant réaliser la séquence ci-dessous en boucle. Modifier le programme en conséquence.
LED allumé 1 seconde
LED éteinte 1 seconde
LED allumé 3 secondes
LED éteinte 3 secondes
LED allumé 5 secondes
LED éteinte 5 secondes
Faire valider le fonctionnement par l'enseignant

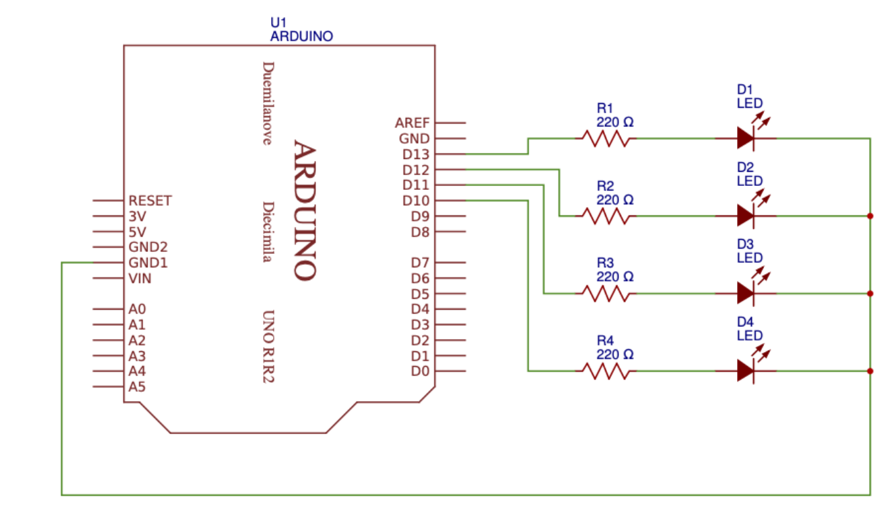

1. Effectuer le raccordement suivant afin de vérifier le fonctionnement de l’ensemble (on utilisera 3 diodes).
On souhaite réaliser le programme pour le fonctionnement d’un feu tricolore en boucle. Comme il s’agit d’un test, les temps de fonctionnement de chaque voyant sont raccourcis afin d’être adapté, dans le futur, à la configuration des feux.
1. Effectuer la modification du programme utilisé précédemment afin que celui-ci corresponde au cycle demandé. (Imprimez votre programme une fois celui-ci réalisé)
Le temps de fonctionnement :
- au rouge sera de 10 secondes
- au vert sera de 10 secondes
- à l’orange de 3 secondes
Principe de fonctionnement :
- lorsque le feu est rouge, il passe au vert directement après 10 secondes.
- lorsque le feu est vert, il passe à l’orange après 10 secondes.
- le feu reste orange pendant 3 secondes avant de repasser au rouge.
Faire valider le fonctionnement par l'enseignant
1. Effectuer la modification du câblage afin d’ajouter le feu piéton.
Lorsque le feu est au rouge, le feu piéton passe au vert (fixe) 6 secondes, puis clignote (allumé 1 seconde et éteint 1 seconde) pendant 4 secondes. Le feu piéton est au rouge le reste du temps.
Faire valider le fonctionnement par l'enseignant
