Vous venez d’intégrer un service de fabrication de jeux électroniques.Vous devez réaliser une toupie lumineuse pour des nouveaux clients.
LÀ la suite de la demande du responsable de l’entreprise, vous êtes chargé de réaliser la fabrication d’une toupie lumineuse.
Il vous est également demandé de respecter scrupuleusement les consignes de sécurité, ainsi que le cahier des charges du client.
1. Fonctionnel
Lorsque la toupie tourne, le contacteur de vibration se déclenche (circuit fermé) pour allumer l'alimentation (pile CR202) des leds. Un motif de « rayures » est généré de manière aléatoire.
Si l'alimentation doit être coupée, inclinez simplement la toupie et laissez le contacteur de vibration se désenclencher (circuit ouvert)
2. Esthétique

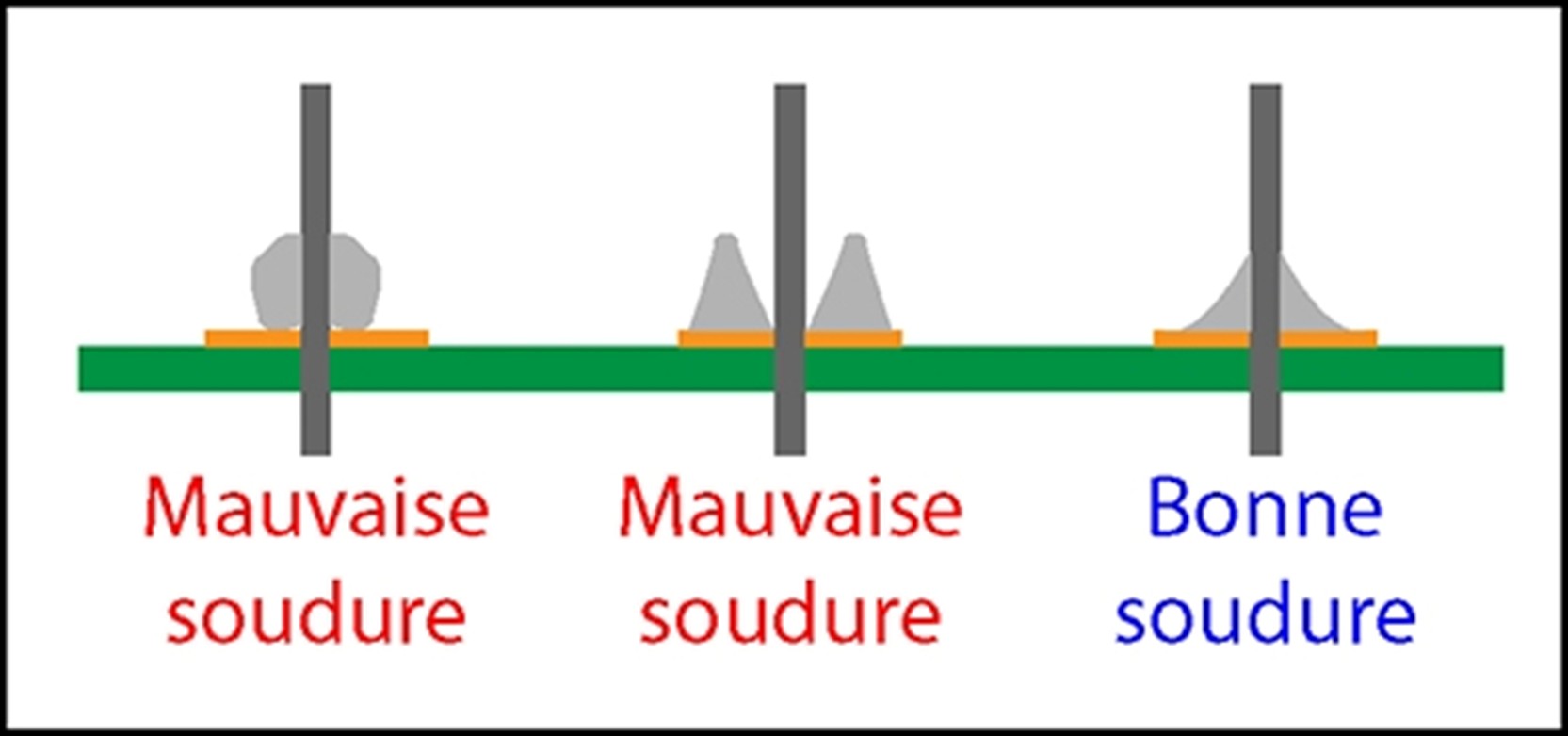

L’ensemble des soudures des composants doit être propre et correctement réalisé. (Voir exemple ci-dessous)
Les composants doivent etre correctement placés sur le circuit imprimé. (voir exemple ci-dessous)
1. Quel métal d’apport utilise-t-on pour souder des composants sur un circuit imprimé ?
2. A quelle température ce métal entre en fusion ?
3. Qu’est ce qui se dégage lors de cette fusion ?
4. Quels sont donc les risques lors de la soudure de ces composants ?
5. Quels sont les moyens de s’en protéger ?
2ème partie : Vérifications préalables
1. Effectuer la vérification du matériel et compléter le tableau ci-dessous :
| Matériel | Etat | Remarque | |
|---|---|---|---|
| Correct | Incorrect | ||
| Station fer à souder | |||
| Support fer à souder | |||
| Eponge | |||
| Etain | |||
| Pinces | |||
| Tresse à dessouder | |||
| Support de circuit imprimé | |||
2. Effectuer la vérification (nombre de composants) du kit « Toupie à souder » en utilisant ce tableau :
| Désignation | Quantité | Repère |
|---|---|---|
| Condensateur céramique 0,1UF/104 | 2 | C1, C2 |
| Résistance enfichable 1k | 4 | R1 - R4 |
| Résistance enfichable 1M | 2 | R5, R6 |
| LED à lumière rouge transparente | 1 | LED1 |
| LED de lumière bleue transparente | 1 | LED2 |
| LED lumineuse jaune transparente | 1 | LED3 |
| LED de lumière verte transparente | 1 | LED4 |
| Boucle de batterie 2032 | 2 | B1, B2 |
| Pile bouton CR2032 | 2 | |
| Transistor S9013 | 2 | T1, T2 |
| Interrupteur vibrant SW-200D | 1 | S1 |
| Circuit imprimé | 1 | |
| Colonne en cuivre M2*23 | 1 | |
| Colonne en cuivre M2*6+3 | 1 | |
| Vis à tête ronde M2*3 | 1 |
3. Indiquer oralement à votre enseignant la conformité du KIT
Vous vous engagez à respecter les consignes de sécurité. Vous attestez de l’état conforme du matériel, ainsi que la conformité du kit à souder.
1. Effectuer l'assemblage en suivant les instructions de la notice disponible dans le kit.
1. Installer les 2 batteries (CR2032).
2. Tester votre Toupie.
Effectuer des modifications/corrections si nécessaire.
3. Vérifier le fonctionnement etfaire les modifications si nécessaire
4. Faire controler votre toupie par l'enseignant
| R2CH14 - Soudure | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Activités | Compétences | Critères d'évaluation | NE | 0 | 1 | 2 | 3 | Résultat | |||
| E1 : Étude et conception de produits électroniques | C04-CC3 : Analyser une structure matérielle et logicielle | ||||||||||
| Les informations nécessaires sont extraites des documents réglementaires et/ou constructeurs
-Les différents informations sont reportées |
0 | ||||||||||
| E2 : Tests et essais | C06-CC6 : Valider la conformité d’une installation | ||||||||||
| Les exigences du cahier des charges sont respectées -L’'esthétique des soudures est respecté |
0 | ||||||||||
| Les tests sont effectués | 0 | ||||||||||
| Les résultats attendus sont vérifiés -Le fonctionnement est conforme aux attentes du client |
0 | ||||||||||
| E3 : Production et assemblages d’ensembles électroniques | C07 – CC4 : Réaliser les maquettes et prototypes | ||||||||||
| Les composants sont conformes à la nomenclature (marquage, étiquetage) -La vérification préalable à la réalisation est réalisée |
0 | ||||||||||
| La nomenclature des composants est respectée -L'ensemble des composants est soudé au bon endroit en respectant les valeurs indiquées |
0 | ||||||||||
| Le contrôle visuel de la carte assemblée est conforme au dossier de fabrication -Le visuel correspond au dossier technique |
0 | ||||||||||
| Les risques d’une situation de travail sont repérés et les mesures appropriées pour sa santé, sa sécurité et celle des autres sont adoptées
-le travail est effectué avec le bleu de travail |
0 | ||||||||||
| Le travail est effectué selon les attentes exprimées de temps, de quantité ou de qualité dans le respect des contraintes environnementales | 0 | ||||||||||
| Autonomie |
|
0 | |||||||||
| Note finale |
0 / 60
0.00 / 20
|
||||||||||
