☒ C006
☐ C009
☐ C007
3 heures
☒ CIEL
☐ En binôme
☐ En groupe
☐ CC1 S'informer sur l'intervention ou sur la réalisation
☐ CC2 Organiser la réalisation ou l'intervention
☒ CC3 Analyser et exploiter les données
☒ CC4 Réaliser une installation ou une intervention
☐ CC5 Effectuer les opérations préalables
☒ CC6 Mettre en service
☐ CC7 Réaliser une opération de maintenance
☐ CC8 Renseigner les documents
☐ CC9 Communiquer avec le client et/ou l'usager
☐ Dossier technique habitation (CCTP + pièces graphiques)
☒ Tutoriel vidéo
☐ Dossier ressource seconde
☐ Dossier technique industriel (schéma…) au format numérisé
☐ Réalisation et maintenance de produits électroniques
☒ Mise en œuvre de réseaux informatiques
☐ Valorisation de la donnée et cybersécurité
A la suite de l’appel d’offre sur la restauration complète d’une agence bancaire, l’entreprise qui avait en charge la réalisation de la totalité du projet a fait faillite avant de finir totalement le logement.

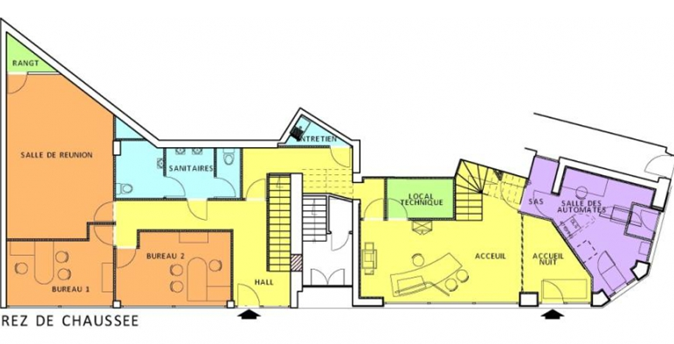

Le maitre d’œuvre vous a donc contacté dans le but de finaliser le chantier. Celui-ci correspond donc à la réalisation d’une liaison RJ45 pour relier le PC du poste sécurité (salle des automates) et du poste direction (bureau 1) ainsi qu’au paramétrage des deux PC.
1. Vérification de la compatibilité de l’adressage IP avec CISCO afin de configurer les deux PC
1.1 Choisir le type de câble RJ45 qui va relier les deux PC
1.2 Effectuer les tests de combinaison IP suivantes afin de tester la compatibilité
| PC1 | PC2 | |
|---|---|---|
| Adresse | 192.168.10.1 | 192.168.10.0 |
| Masque | 255.255.255.0 | 255.255.255.0 |
| Message d'erreur ou résultat du ping | ||
| PC1 | PC2 | |
|---|---|---|
| Adresse | 192.168.10.1 | 192.168.10.1 |
| Masque | 255.255.255.0 | 255.255.255.0 |
| Message d'erreur ou résultat du ping | ||
| PC1 | PC2 | |
|---|---|---|
| Adresse | 192.168.10.1 | 192.168.10.2 |
| Masque | 255.255.255.0 | 255.255.255.0 |
| Message d'erreur ou résultat du ping | ||
| PC1 | PC2 | |
|---|---|---|
| Adresse | 192.168.10.1 | 192.168.10.254 |
| Masque | 255.255.255.0 | 255.255.255.0 |
| Message d'erreur ou résultat du ping | ||
| PC1 | PC2 | |
|---|---|---|
| Adresse | 192.168.10.1 | 192.168.10.255 |
| Masque | 255.255.255.0 | 255.255.255.0 |
| Message d'erreur ou résultat du ping | ||
1.3 Conclure sur la plage d’adresse autorisée pour le PC2
1.4 Choisir une adresse IP possible et le masque du PC2
| PC1 | PC2 | ||
|---|---|---|---|
| Adresse | 192.168.10.1 | ||
| Masque | 255.255.255.0 | ||

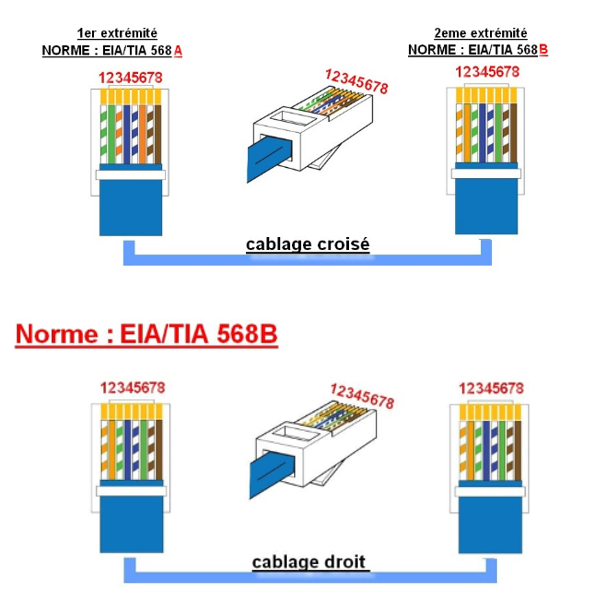

1. En vous aidant des informations ci-dessous et du choix du câble, réaliser le câble RJ45 (maxi 50 cm) qui vous permettra de réaliser la jonction entre les deux PC et vérifier le câble avec le testeur
2. Paramétrage des deux PC
Pour pouvoir communiquer entre eux les ordinateurs doivent être munis d'une carte réseau. Suivre la procédure suivante pour installer et configurer le réseau : Les deux PC s'appelleront respectivement « Direction » et « Sécurité ». Pour tout support n’hésitez pas à consulter des vidéos YouTube si besoin.
Première étape : Renommer vos deux PC
Deuxième étape : Maintenant que l’on a donné un nom à l’ordinateur, il faut vérifier si la carte réseau a bien été reconnue par Windows. Il vous faut donc accéder au gestionnaire de périphérique, puis sur carte réseau afin de vérifier la présence de la carte réseau.
| Poste | Modele de la carte ethernet | |
| Direction | ||
| Sécurité | ||
Troisième étape : Modifier l’adresse IP des deux ordinateurs afin qu’ils correspondent aux adresses de la question 1.4
3. Vérification de la communication entre les deux PC
| Test du PING | Résultat du PING | |
| Direction vers sécurité | ||
| Sécurité vers direction | ||
| R1CH2 - PC à PC | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Activités | Compétences | Critères d'évaluation | NE | 0 | 1 | 2 | 3 | Résultat | |||
| R1 : Accompagnement du client | C04-CC3 : Analyser une structure matérielle et logicielle | ||||||||||
| Les fiches de test ou d’intervention sont renseignées - Le résultat de la simulation Cisco est reporté |
0 | ||||||||||
| Les informations nécessaires sont extraites des documents réglementaires et/ou constructeurs - Le choix du câble est reporté |
0 | ||||||||||
| Les indicateurs de fonctionnement sont interprétés - La plage d'adresse est reportée - Le choix de l'adresse IP est reporté |
0 | ||||||||||
| R2 : Installation et qualification | C06-CC6 : Valider la conformité d’une installation | ||||||||||
| Les tests sont effectués - Le test du câble est bien réalisé |
0 | ||||||||||
| Les résultats attendus sont vérifiés - Le câble RJ45 est réalisé et le résultat du test est conforme aux attentes du client |
0 | ||||||||||
| C09-CC4 : Installer les éléments d’un système électronique ou informatique | |||||||||||
| La configuration est réalisée - Le nom du PC est modifié - Le type de carte est reporté -L’adresse IP est changée |
0 | ||||||||||
| La mise en service est réalisée - Le test du ping confirme la validité du fonctionnement |
0 | ||||||||||
| Autonomie |
|
0 | |||||||||
| Note finale |
0 / 60
0.00 / 20
|
||||||||||
