Vous venez d’être sélectionné pour faire partie d’une entreprise dans le domaine informatique en tant que stagiaire
A la suite de la demande du responsable informatique de l’entreprise vous devez faire l’étude du réseau de l’entreprise afin d’ajouter plusieurs ordinateurs dans le bâtiment construit en annexe. Pour ce faire il vous demande à l’aide de cisco packet tracer de tester vos connaissances
1ère partie : Le switch

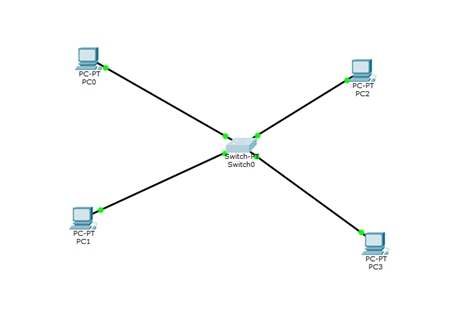

1. Effectuer sur Cisco l’implantation suivante
2. Effectuer l’adressage des PC comme indiqué ci-dessous
| Nom du poste | Adresse IP | Masque de sous réseau |
| PC0 | 192.168.10.2 | 255.255.255.0 |
| PC1 | 192.168.10.25 | 255.255.255.0 |
| PC2 | 192.168.10.84 | 255.255.255.0 |
| PC3 | 192.168.17.200 | 255.255.255.0 |
3. Effecteur les tests de ping comme indiqué ci-dessous et completer les information manquantes afin de vérifier le fonctionnement du réseau
| Test de communication entre PC | Commande | Depuis le poste | Résultat du ping | |
| PC0 | PC1 | ping 192.168.10.25 | PC0 | |
| PC0 | PC2 | |||
| PC0 | PC3 | |||
| PC1 | PC2 | |||
| PC1 | PC3 | |||
| PC2 | PC3 | |||
4. Que constatez vous ? justifiez votre réponse
5. Proposez une adresse IP sur le PC qui pose probléme
6. Nous allons travailler uniquement avec PC1 et PC2. Modifiez les adresses IP et masque de sous réseau des PC1 et PC2 et compléter le tableau suivant pour chaque cas
| Cas | PC1 | PC2 | Résultat du ping | ||
| IP | MASQUE | IP | MASQUE | ||
| 1 | 10.12.130.21 | 255.0.0.0 | 10.33.33.33 | 255.0.0.0 | |
| 2 | 111.111.222.222 | 255.255.0.0 | 111.111.111.111 | 255.255.0.0 | |
| 3 | 180.12.200.1 | 255.255.240.0 | 180.12.100.2 | 255.255.240.0 | |
| 4 | 1.2.3.4 | 255.0.0.0 | 1.33.3.4 | 255.0.0.0 | |
| 5 | 172.30.0.25 | 255.255.255.128 | 172.30.0.1 | 255.255.255.128 | |
| 6 | 126.1.1.1 | 255.192.0.0 | 26.111.111.111 | 255.192.0.0 | |
7. Donnez pour les cas ci-dessous l’adresse du reseau qui a été utiliser pour chaque PC
L'adresse réseau se calcule en utilisant l'équation logique suivante :
Adresse réseau = Adresse IP ET Masque de sous-réseauAND est l'opérateur logique ET en binaire, dont voici la table de vérité correspondante :
| Table de vérité de ET ou AND | ||
| Adresse IP | Masque | Adresse réseau |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Etude du cas 2
PC1
| Adresse IP | 111.111.222.222 |
| Masque sous réseau | 255.255.0.0 |
| Adresse IP en binaire | |
| Masque sous réseau en binaire | |
| Adresse réseau en binaire | |
| Adresse réseau |
PC2
| Adresse IP | 111.111.111.111 |
| Masque sous réseau | 255.255.0.0 |
| Adresse IP en binaire | |
| Masque sous réseau en binaire | |
| Adresse réseau en binaire | |
| Adresse réseau |
PC1
| Adresse IP | 180.12.200.1 |
| Masque sous réseau | 255.255.240.0 |
| Adresse IP en binaire | |
| Masque sous réseau en binaire | |
| Adresse réseau en binaire | |
| Adresse réseau |
PC2
| Adresse IP | 180.12.100.2 |
| Masque sous réseau | 255.255.240.0 |
| Adresse IP en binaire | |
| Masque sous réseau en binaire | |
| Adresse réseau en binaire | |
| Adresse réseau |
8. Conclure sur le resultat du ping et l’adresse de reseau
2ème partie : Le hub

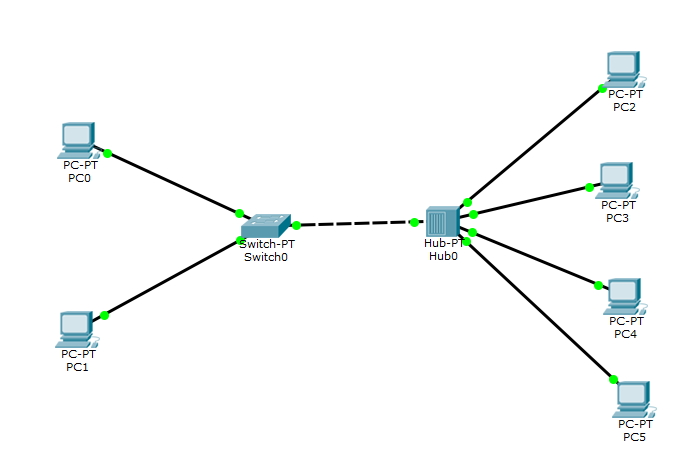

1. Effectuer sur Cisco l’implantation suivante
2. Configurez les PC pour qu'elles aient toutes des adresses IP contenu dans le réseau 192.168.10.0 (masque : 255.255.255.0)
3. Utilisez le mode simulation pour visualiser le trajet d'une information entre PC1 et PC2. (Voir sur internet les exemples de vidéo sur le mode simulation)
Faire valider le fonctionnement par l'enseignant
4. Donnez la principale différence de fonctionnement entre un concentrateur (hub) et un commutateur (switch)

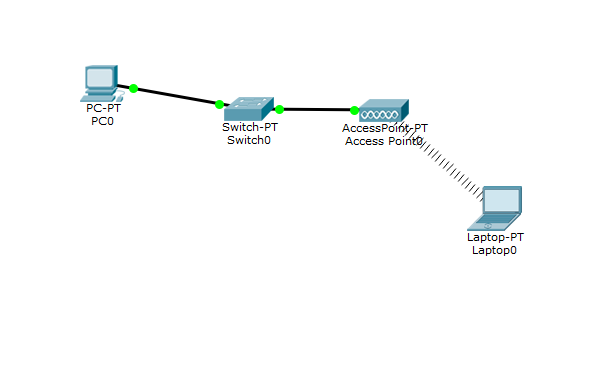

1. Effectuer sur Cisco l’implantation suivante
2. Effectuer la configuration en respectant les informations ci-dessous
| Configuration IP | ||
| Poste | Adresse IP | Masque de sous réseau |
| PC0 | 10.1.1.1 | 255.0.0.0 |
| Laptop0 | 10.2.2.2 | 255.0.0.0 |
| Configuration WIFI | ||
| SSID | Entreprise | |
| Canal | 8 | |
| Type de cryptage | WEP | |
| Clé WEP | abcdeabcde | |
3. Utilisez le mode simulation pour visualiser le trajet de l’information entre PC0 et Laptop.
Faire valider le fonctionnement par l'enseignant
4. Ajouter deux autres PC et vérifier si le fonctionnement est similaire
Faire valider le fonctionnement par l'enseignant
