A la suite de l’appel d’offre sur la restauration complète d’une maison au 10 rue de l’industrie 76120 Le Grand Quevilly, l’entreprise qui avait en charge la réalisation de la totalité du projet a fait appel a votre société afin de finaliser la partie courant faible
Vous devez donc à l’aide du C.C.T.P (cahier des clauses techniques particulières) ainsi que des pièces graphiques, effectuer la préparation du chantier, vérifier le matériel, choisir le meilleur fournisseur afin de renouveler votre stock, effectuer la pose, le raccordement et la mise en service.
1. A l’aide du CCTP compléter les informations suivantes concernant le raccordement courant faible.
2. Contrôler les matériels fournis et compléter le bordereau ci- dessous (fourniture partielle du chantier)
| N° ordre | Désignation du produit | Quantité | Présence | Etat matériel | CE et/ou NF |
| 1 | Coffret avec brassage | 1 | |||
| 2 | Coffret électrique | 1 | |||
| 3 | Embout RJ45 | 2 | |||
| 4 | Câble RJ45 | 1 | |||
| 5 | Prise RJ45 | 1 | |||
| 6 | Prise | 1 |
3. Choisir le type de câble RJ45 qui va relier le coffret aux prises RJ45 ainsi que le câble RJ45 vous permettant de raccorder un PC a la prise RJ45
1. Indiquer les couleurs du brochage du câble RJ45
| Brochage 1 | Brochage 2 | ||
| Fils | Couleur | Fils | Couleur |
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
2. Réaliser le câble RJ45 (maxi 50 cm) vous permettant de réaliser la jonction entre le PC et la prise RJ 45. Vérifier le câble avec le testeur

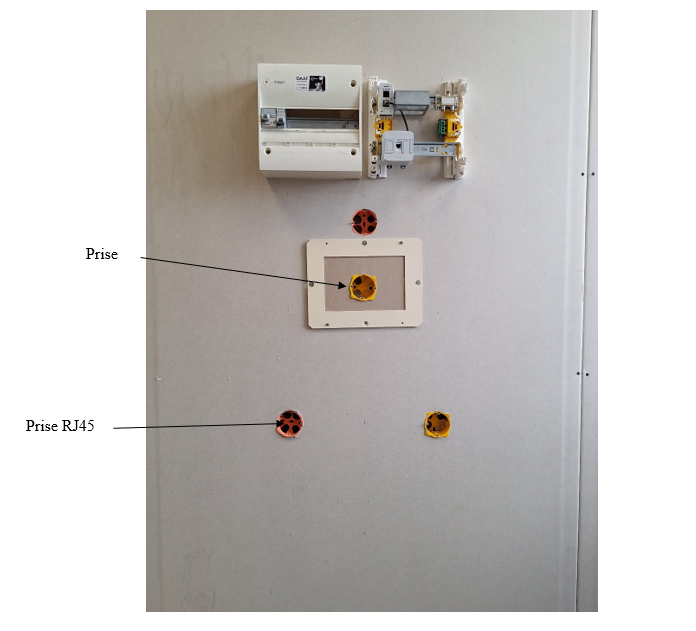

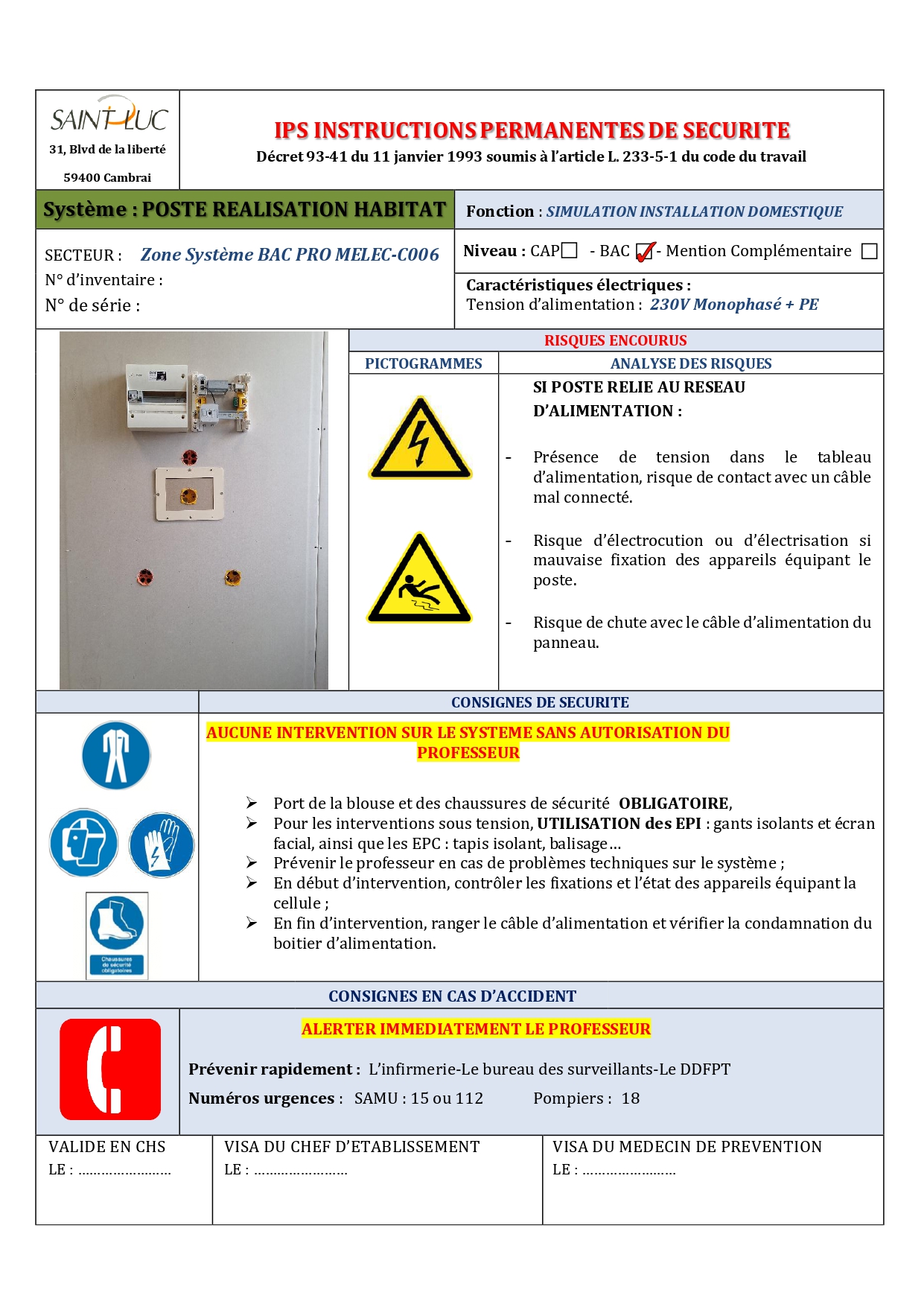

3. Réaliser le raccordement du coffret avec brassage à une prise RJ45 ainsi que le raccordement du coffret électrique à une prise
4. Contrôler la qualité du travail effectué et compléter la fiche de contrôle qualité
| FICHE DE CONTRÔLE QUALITE DE LA POSE ET DU RACCORDEMENT | ||
| Contrôle à effectuer | Validation | Défauts à éliminer |
| Pose de la prise R45 (de niveau) | ||
| Pose de la prise (de niveau) | ||
| Raccordement de la prise RJ45 | ||
| Raccordement de la prise | ||
5. Réaliser les contrôles nécessaires à la réception de l’ouvrage. Ces contrôles seront consignés sur la fiche de mise en service de l’ouvrage (en présence du professeur)
| FICHE DE MISE EN SERVICE DE L'OUVRAGE | |||
|
Dénomination de l'ouvrage :
Réalisé par :
Niveau d'habilitation :
|
|||
| Phase de contrôle | |||
| Lieu | Repère | Conformité du test | Modification en cas de défaut |
| X | Câble RJ45 | ||
| CHAMBRE | Prise RJ45 | ||
| CHAMBRE | Prise | ||
|
Signature de l'exécutant |
Signature du chargé de travaux |
||

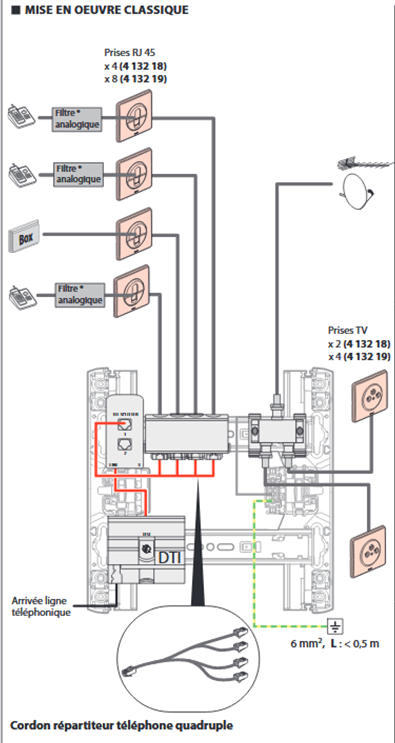

6. En vous aidant de la mise en œuvre classique ci-dessous effectuer le raccordement de la box (celle si sera simulé par le switch du lycée) et le raccordement d’un PC afin de vérifier si l’adressage du PC se fait correctement. (Il faudra penser à désactiver le wifi)
| R3CH24 - Brassage | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Activités | Compétences | Critères d'évaluation | NE | 0 | 1 | 2 | 3 | Résultat | |||
| R1 : Accompagnement du client | C4-CC3 : Analyser une structure matérielle et logicielle | ||||||||||
| Le besoin est identifié ainsi que les ressources matérielles, logicielles et humaines
-Les informations du CCTP sont reportées -La liste du matériel est contrôlée |
0 | ||||||||||
| Les informations nécessaires sont extraites des documents réglementaires et/ou constructeurs
-Le choix du câble est reporté |
0 | ||||||||||
| R2 : Installation et qualification | C6-CC6 : Valider la conformité d’une installation | ||||||||||
| Les exigences du cahier des charges sont respectées
- Le choix des couleurs est reporté |
0 | ||||||||||
| Les tests sont effectués - Le test du câble est bien réalisé |
0 | ||||||||||
| Les résultats attendus sont vérifiés - Le câble RJ45 est réalisé et le résultat du test est conforme aux attentes du client |
0 | ||||||||||
| C09 - CC4 : Installer les éléments d’un système électronique ou informatique | |||||||||||
| Les éléments du système sont installés et raccordés selon une procédure -La prise RJ45 est raccordée correctement -La prise est raccordée correctement -Le switch est raccordé correctement |
0 | ||||||||||
| La configuration est réalisée
-Le wifi est désactivé |
0 | ||||||||||
| L’état de l’installation est renseigné de manière écrite ou orale
-La fiche de mise en service est complété -L'adresse IP est reportée |
0 | ||||||||||
| Le travail est effectué selon les attentes exprimées de temps, de quantité ou de qualité | 0 | ||||||||||
| Autonomie |
|
0 | |||||||||
| Note finale |
0 / 60
0.00 / 20
|
||||||||||
